تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | وحدة GaN | التكرار: | 2400-2500 ميجا هرتز |
|---|---|---|---|
| خرج الطاقة: | 100 واط | المكاسب: | 45±1 ديسيبل |
| الجهد: | نطاق 30 فولت تيار مستمر: 24-36 فولت | حجم المنتج: | 170*94*26.5ملم (باستثناء الموصلات) |
| وزن المنتج: | 1.5 كجم | التقلبات داخل النطاق: | ≤2.5 (قيمة الذروة إلى الذروة) |
| تأخير المجموعة داخل النطاق: | ≤1 ميكروثانية | نسبة الموجة الدائمة لجهد الإدخال: | ≤1.35 |
| إبراز: | مضخم الطاقة الراديوي ضد أوتل,مكبر وحدات العداد للطائرات بدون طيار,Drone Counter Module Amplifier |
||
التكرار | 2400-2500Mhz |
قوة الخروج ((dBm) | 100W ((50dBm) |
تأخير المجموعة داخل النطاق | ≤1م |
المكاسب | 45±1.0،45±1.0 (مدخل خارجي 6dbm، مخرج مكبر الطاقة 50dbm) |
التقلبات داخل النطاق (dB) | ≤2.5 (قيمة من قمة إلى قمة) |
نسبة موجة الوقوف لجهد الدخول | ≤1.35 |
نسبة موجة الجهد الخارجي الوقائي | ≤1.3 |
فولتاج التغذية نموذجي | نطاق +30Vdc: 24-36V |
تيار التوريد | +30Vdc@100W≤6.5A |

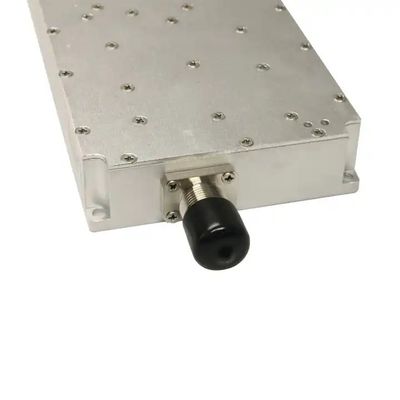

مرفق RF الخروج | N-50KFD |
الحجم | 170 × 94 × 26.5 ملم (باستثناء الاتصالات) |
مصدر إشارة الدخول | مصدر إشارة تشغيل عالية الكفاءة ، والذي يمكن توصيله أيضًا بمصادر خارجية |

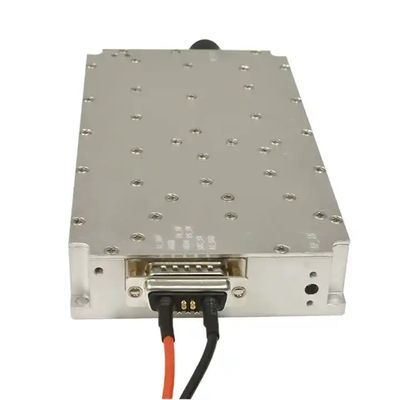

1 7W2 مصدر الذكور 2 مكثفات التغذية (من أعلى إلى أسفل) | 1: A1 هو مدخل طاقة 30 فولت ، و A2 هو GND ؛ 2: الدبوس الأول من 7W2 هو تشغيل مكبر الطاقة PA_SW؛ 3: المكثف العلوي من خلال النواة هو SRC_SW (مفتاح مصدر الإشارة الداخلي) ، عالية ، منخفضة. 4: مكثف التغذية أدناه هو PS_SW (مفتاح المصدر الداخلي والخارجي) ، عالية: مصدر خارجي ؛ منخفضة: مصدر مدمج ؛ |
