تفاصيل المنتج:
شروط الدفع والشحن:
|
| التخصيص: | متاحة للتردد والطاقة والشعار | النموذج رقم: | LDSK |
|---|---|---|---|
| وزن المنتج: | 24-36 فولت | التكرار: | 433 ميجا هرتز 400-500 ميجا هرتز 428-438 ميجا هرتز 420-450 ميجا هرتز 400-450 ميجا هرتز |
| القوة: | 100 واط | المكاسب: | 50 ديسيبل |
| الحجم: | 170*94*26.5ملم (باستثناء الموصلات) | ||
| إبراز: | 100W GaN مضاد للوحدة,2400-2500MHz GaN مضاد الوحدة,2400-2500MHz GaN Anti-Module |
||
|
التكرار
|
1000 ميه هرتز
|
|
قوة الخروج ((dBm)
|
100W ((50dBm)
|
|
تأخير المجموعة داخل النطاق
|
≤1م
|
|
المكاسب
|
45±1.0،45±1.0 (مدخل خارجي 6dbm، مخرج مكبر الطاقة 50dbm)
|
|
التقلبات داخل النطاق (dB)
|
≤2.5 (قيمة من قمة إلى قمة)
|
|
نسبة موجة الوقوف لجهد الدخول
|
≤1.35
|
|
نسبة موجة الجهد الخارجي الوقائي
|
≤1.3
|
|
فولتاج التغذية نموذجي
|
نطاق +30Vdc: 24-36V
|
|
تيار التوريد
|
+30Vdc@100W≤5.5A
|
|

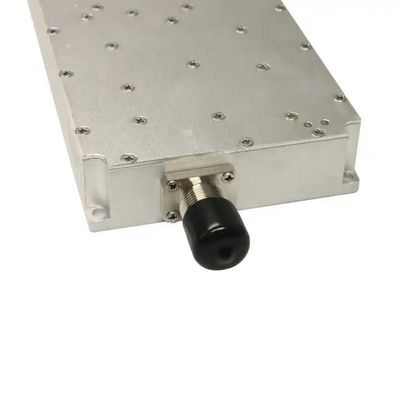

مرفق RF الخروج
|
N-50KFD
|
|
الحجم
|
170 × 94 × 26.5 ملم (باستثناء الاتصالات)
|
|
مصدر إشارة الدخول
|
مصدر إشارة تشغيل عالية الكفاءة ، والذي يمكن توصيله أيضًا بمصادر خارجية
|
|
1 7W2 مصدر الذكور
2 مكثفات التغذية (من أعلى إلى أسفل) |
1: A1 هو مدخل طاقة 30 فولت ، و A2 هو GND ؛
2: الدبوس الأول من 7W2 هو تشغيل مكبر الطاقة PA_SW؛ 3: المكثف العلوي من خلال النواة هو SRC_SW (مفتاح مصدر الإشارة الداخلي) ، عالية ، منخفضة ؛ 4: مكثف التغذية أدناه هو PS_SW (مفتاح المصدر الداخلي والخارجي) ، عالية: مصدر خارجي ؛ منخفضة: مصدر مدمج ؛ |
| كمية ((PCS) | < 100 قطعة | < 500 | 500 إلى 1000 | > 1000 |
| وقت التنفيذ ((أيام) | 3 | 3-5 | 7-12 | للتفاوض |
| البند | الشعار | التكرار | القوة | التعبئة |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
ملف الشركة
| وحدات البيع: | البند الفردي |
| حجم العبوة الفردية: | 20×10×5 سم |
| الوزن الإجمالي: | 0.2 كجم |
| نوع الحزمة: | يتم تعبئة كل قطعة على حدة في كيس ومن ثم في كرتون. |
اتصل شخص: Miss. Amber
