| التكرار: | 2400-2500 ميجا هرتز | إمدادات الطاقة: | 100 واط |
|---|---|---|---|
| قوة التسطيح: | 5 ديسيبل | VSWR: | <2 |
| العرض الحالي: | ≤8.5 أمبير | توصيل الإدخال: | SMA |
| توصيل الإخراج: | نوع N. | الحجم: | 170*77*24.5 ملم |
| الوزن: | 350 جرام | درجة حرارة العمل: | -20 درجة -55 درجة مئوية |
| إبراز: | وحدة مكبر الطاقة الراديوية للطائرات بدون طيار,وحدة تضخيم الطاقة 100 واط,وحدة تضخيم الطاقة اللاسلكية,100W RF Power Amplifier Module,Uav Jamming RF Power Amplifier Module |
||
|
التكرار
|
2400-2500 مهرتز
|
|
إمدادات الطاقة
|
100 واط
|
|
قوة الخروج المشبعة
|
50±1dBm @input=5dBm
|
|
المكاسب
|
50 ± 2 ديسيبل
|
|
التقلبات داخل النطاق
|
≤2.0dB
|
|
خارج النطاق الزائف
|
9kHz1GHz:≤-36dBm/30kHz
1GHz ∼12.75GHz:≤-30dBm/30KHz |
|
إدخال VSWR/خروج VSWR
|
≤2
|
|
استقرار درجة الحرارة
|
≤±1.5dB
|
|
الجهد العامل
|
DC + 32V
|
|
الحماية
|
حماية الحرارة 90 درجة، حماية الطاقة العكسية 30W
|
|
التيار العامل
|
≤8.5A
|
|

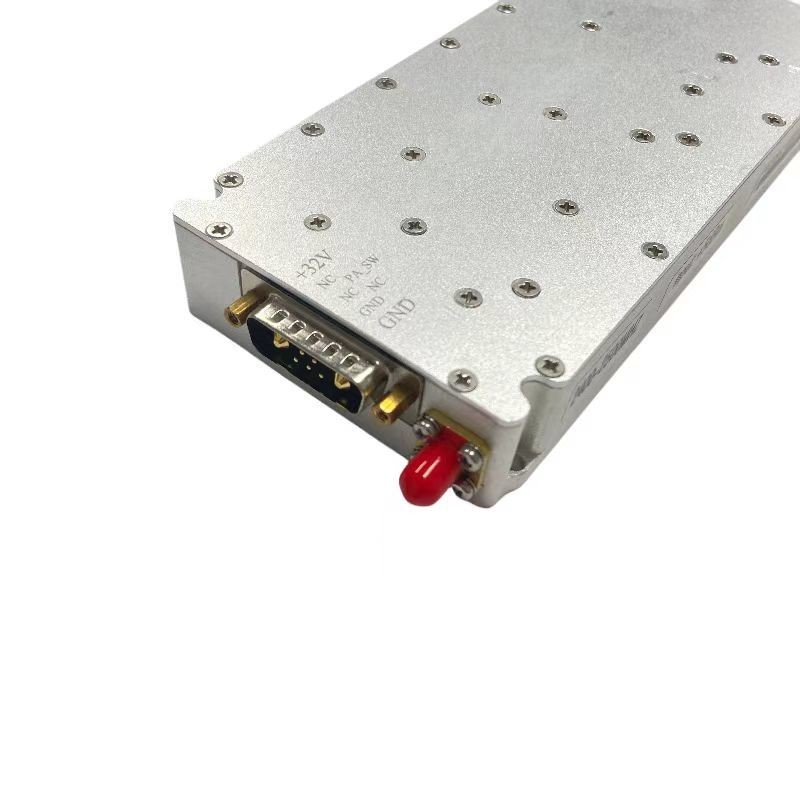

واجهة مراقبة إمدادات الطاقة
|
مصدر الطاقة: مقعد الطاقة 7W2
A1:32V A2:GND Pin1: PA_SW (طاقة عالية تشغيل، مستوى منخفض منخفض) الدبابيس الأخرى:NC |
|
منفذ الإدخال RF
|
SMA
|
|
منفذ RF الخارجي
|
ن-ف
|
|
الأبعاد
|
170*77*24.5ملم
|
|
درجة حرارة العمل
|
-20 ̊+55 ̊C
|
