| الـ MOQ: | 2 قطعة |
| السعر: | $650.00/pieces 2-49 pieces |
| العبوة القياسية: | يتم تعبئة كل قطعة على حدة في كيس ثم تعبئتها في كرتون. |
| فترة التسليم: | 5-8 يوم عمل |
| طريقة الدفع: | D/A، D/P، T/T، ويسترن يونيون، موني جرام، باي بال |
| القدرة على التوريد: | 5000 قطعة شهريا |
التكرار | 5150-5350Mhz |
قوة الخروج ((dBm) | 100W ((50dBm) |
تأخير المجموعة داخل النطاق | ≤1م |
المكاسب | 45±1.045±1.0 (مدخل خارجي 9dbm، مخرج مكبر الطاقة 50dbm) |
التقلبات داخل النطاق (dB) | ≤2.5 (قيمة من قمة إلى قمة) |
نسبة موجة الوقوف لجهد الدخول | ≤1.35 |
نسبة موجة الجهد الخارجي الوقائي | ≤1.3 |
فولتاج التغذية نموذجي | نطاق +30Vdc: 24-36V |
تيار التوريد | +30Vdc@100W≤6.5A |

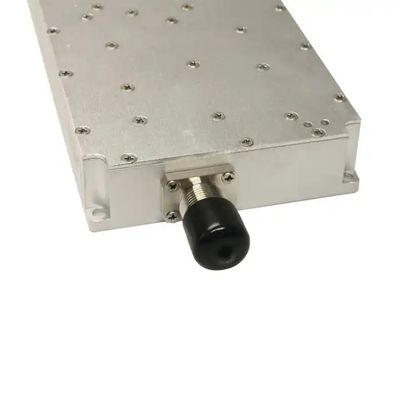

مرفق RF الخروج | N-50KFD |
الحجم | 170 × 94 × 26.5 ملم (باستثناء الاتصالات) |
مصدر إشارة الدخول | مصدر إشارة تشغيل عالية الكفاءة ، والذي يمكن توصيله أيضًا بمصادر خارجية |

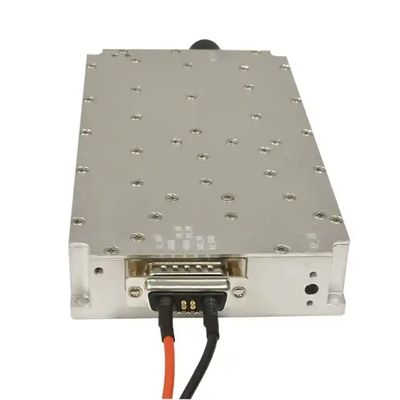

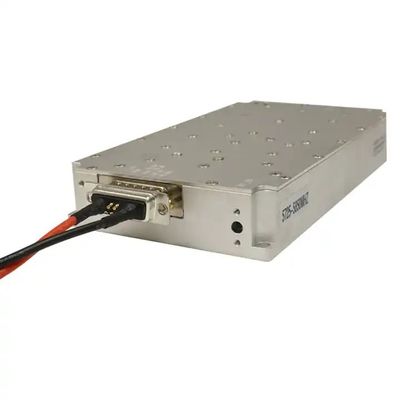

1 7W2 مصدر الذكور 2 مكثفات التغذية (من أعلى إلى أسفل) | 1: A1 هو مدخل طاقة 30 فولت ، و A2 هو GND ؛ 2: الدبوس الأول من 7W2 هو تشغيل مكبر الطاقة PA_SW؛ 3: المكثف العلوي من خلال النواة هو SRC_SW (مفتاح مصدر الإشارة الداخلي) ، عالية ، منخفضة. 4: مكثف التغذية أدناه هو PS_SW (مفتاح المصدر الداخلي والخارجي) ، عالية: مصدر خارجي ؛ منخفضة: مصدر مدمج ؛ |
|
|
