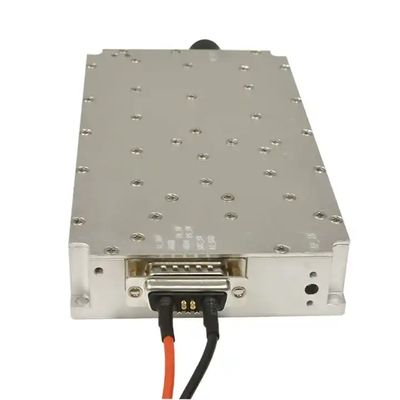

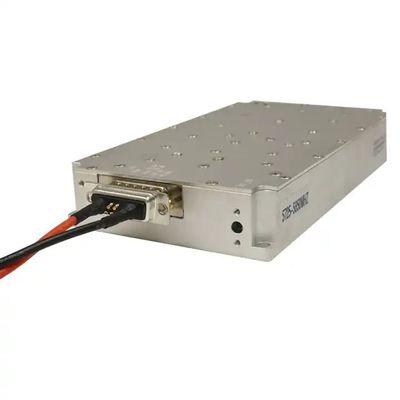

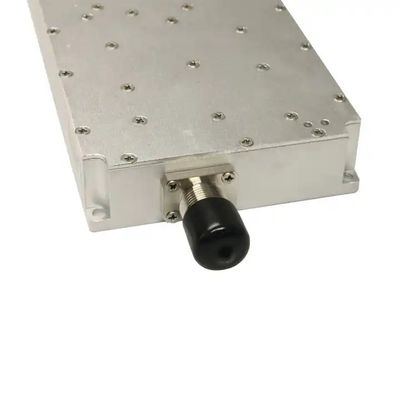

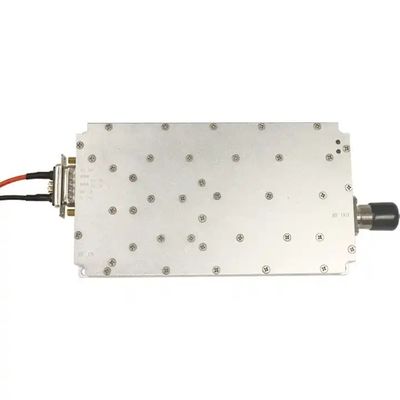

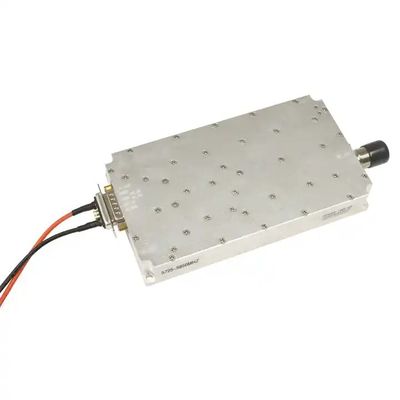

700Mhz 100W GaN مكبر الطائرات بدون طيار وحدة عداد للنظام المضاد للطائرات بدون طيار مكبر الطاقة RF Anti FPV

مكان المنشأ	غوانغدونغ، الصين
اسم العلامة التجارية	LDSK
الحد الأدنى لكمية	قطعة واحدة
الأسعار	$230
تفاصيل التغليف	يتم تعبئة كل قطعة على حدة في كيس ثم تعبئتها في كرتون.
وقت التسليم	1-3 يوم عمل
شروط الدفع	D/A، D/P، T/T، ويسترن يونيون، موني جرام، باي بال
القدرة على العرض	5000 قطعة شهريا

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

اسم المنتج	وحدة LDSK GaN	التكرار	700 ميه هرتز 700-800 ميه هرتز 720-800 ميه هرتز 650-750 ميه هرتز
خرج الطاقة	100 واط	حجم المنتج	1709426.5ملم (باستثناء الموصلات)
التقلبات داخل النطاق	≤2.5 (قيمة الذروة إلى الذروة)	تأخير المجموعة داخل النطاق	≤1 ميكروثانية
نسبة الموجة الدائمة لجهد الإدخال	≤1.35
إبراز	100W GaN مكبر وحدة العداد بدون طيار,نظام مكافحة الطائرات بدون طيار وحدة تضخيم GaN,وحدة عداد الطائرات بدون طيار , Anti Drone System GaN Amplifier Module , 700Mhz GaN Amplifier Drone Counter Module

اترك رسالة

منتوج وصف

وصف المنتج

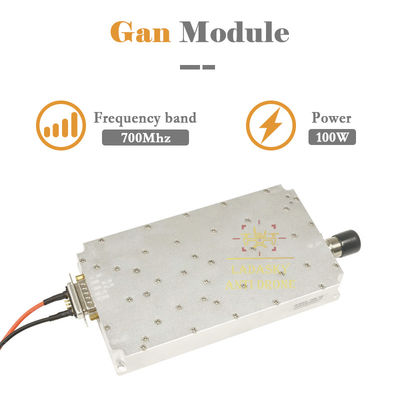

700Mhz وحدة مكبر GaN 100W

تعليمات المظهر والتثبيت:
1الأبعاد الإجمالية: 170*94*26.5ملم
2نموذج الواجهة:

1 ظروف إمدادات الطاقة: +30 فولت إمدادات الطاقة: 7W2 (الرجل)
واجهة إدخال 2RF: SMA-KFD (اختياري)
واجهة الخروج 3RF: N-KFD
4 واجهة التحكم:
a.7W2 (الرجل): يتم توصيل الدبوس الأول بمضخم الطاقة لتفعيل PA_SW (ضخم الطاقة 5V/3.3V عالية المستوى يتم تشغيله،منخفض المستوى أو عائم،ضخم الطاقة يتم إيقافه)
ب.المكثف التغذوي: من الأعلى إلى الأسفل، فهي SRC_SW (مفتاح مصدر إشارة داخلي 5V/3.3V على، مصدر إشارة عائم أو مؤسس) ، PS_SW (مفتاح مصدر إشارة داخلي وخارجي،المستوى المنخفض هو المصدر المدمج، مستوى عالية مستوى 5V / 3.3V التبديل إلى مصدر خارجي)
3قطر فتحة التثبيت: اترك 4 Φ4.5mm من خلال ثقوب في ثقوب التثبيت لتثبيت المسامير M3.

التكرار	700 ميه هرتز
قوة الخروج ((dBm)	100W ((50dBm)
تأخير المجموعة داخل النطاق	≤1م
المكاسب	45±1.045±1.0 (مدخل خارجي 5dbm، مخرج مكبر الطاقة 50dbm)
التقلبات داخل النطاق (dB)	≤2.5 (قيمة من قمة إلى قمة)
نسبة موجة الوقوف لجهد الدخول	≤1.35
نسبة موجة الجهد الخارجي الوقائي	≤1.3
فولتاج التغذية نموذجي	نطاق +30Vdc: 24-36V
تيار التوريد	+30Vdc@100W≤5.5A
مرفق RF الخروج	N-50KFD
الحجم	170 × 94 × 26.5 ملم (باستثناء الاتصالات)
مصدر إشارة الدخول	مصدر إشارة تشغيل عالية الكفاءة ، والذي يمكن توصيله أيضًا بمصادر خارجية
1 7W2 مصدر الذكور 2 مكثفات التغذية (من أعلى إلى أسفل)	1: A1 هو مدخل طاقة 30 فولت ، و A2 هو GND ؛ 2: الدبوس الأول من 7W2 هو تشغيل مكبر الطاقة PA_SW؛ 3: المكثف العلوي من خلال النواة هو SRC_SW (مفتاح مصدر الإشارة الداخلي) ، عالية ، منخفضة ؛ 4: مكثف التغذية أدناه هو PS_SW (مفتاح المصدر الداخلي والخارجي) ، عالية: مصدر خارجي ؛ منخفضة: مصدر مدمج ؛
